TPSM82913降压模块（集成电感器）TI 德州仪器

发布时间：2023-08-24 16:51:26     浏览：2365

TI德州仪器TPSM82913是一种高效率、低噪音和低纹波电流模式同步降压电源模块。TPSM82913特别适合通常采用LDO实现内置稳压电路的噪声灵敏型技术应用，例如高速ADC、数字时钟和颤动清除器、串行器、解串器和雷达探测技术应用。

TPSM82913在2.2MHz或1MHz的装置开关频率下工作，并可以和外部时钟同步。

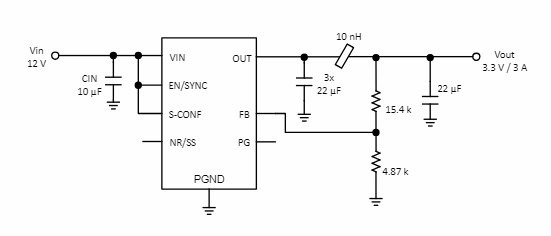

为更好地减少输出电压纹波，TPSM82913集成化回路补偿，能与可选择的第二级铁氧体磁珠L-C滤波器共同工作。此功能可以把输出电压纹波降到10µVRMS以下。

TPSM82913根据使用NR/SS引脚上的集成化电容器对内部电压标准实现滤波来完成相似于低噪音LDO的低频噪音水平。能够在TPSM82913中增加一个外部电容器并进行额外的滤波。可选择展频调制方案拓展了更宽范围之内直流/直流开关频率，从而降低混合毛刺。


特征

•低输出噪声<20µVRMS（100Hz至100kHz）

•选用铁氧体磁珠后，低输出电压纹波<10µVRMS

•超过65dB的高PSRR（高达100kHz）

•2.2MHz或1MHz定频最大电流模式控制

•可和外部时钟同步（可选择）

•集成化回路补偿兼容铁氧体磁珠，应用于具备30dB衰减的二阶L-C滤波器（可选择）

•展频调制（可选择）

•3.0V至17V输入电压范围

•0.8V至5.5V输出电压范围

•57mΩ/20mΩRDSon

•输出电压精度为±1%

•高精密使能输入能够实现

–用户界定的欠压锁定

–精确排列

•可调式软启动

•电源正常状态输出

•输出放电（可选择）

•-40°C至125°C的结温范围

–-ET版本为–55°C至125°C

•使用TPSM8291x并通过WEBENCH®Power Designer创建定制设计

技术应用

•电信基础设施建设

•测试和测量

•航空航天国防（雷达探测、航空电子系统）

•医疗设备
