TPSM82816降压模块（集成电感器）TI 德州仪器

发布时间：2023-08-14 16:48:00 浏览：788

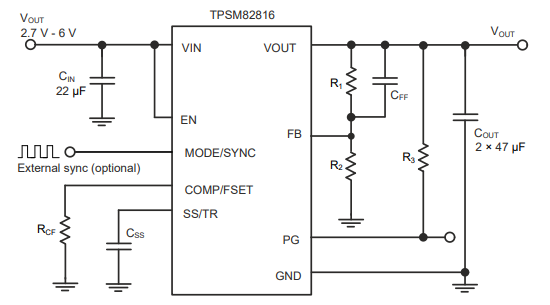

TI德州仪器TPSM82816是具备集成化电感器、管脚对管脚兼容的3A、4A和6A高效率、有利于选用的同步DC/DC降压电源模块产品中的一款。TPSM82816根据稳固频率最大电流模式控制拓扑，适用于具备高功率密度和便捷性需求的电信、测试和检测及其医疗服务应用领域。TPSM82816低阻开关能够在高温环境下兼容高至6A的长期输出电流。用户可以通过外部形式1.8MHz至4MHz范围内调节工作频率，也可以在工作频段内将其同步至外部时钟。在节电模式下，TPSM82816能在轻负载时自动开启PFM，从而能够在整体负载范围之内维持高效率。TPSM82816能够在PWM模式中提供1%的输出电压精度，有助于实现具有较高输出电压精度的电源电路。SS/TR管脚可以设置响应时间或追踪向外部源所提供的输出电压。此性能能够实现不同电源轨的外部定序并控制启用时期的浪涌电流。

特征

•可调合可同步工作频率为1.8MHz至4MHz

•展频时钟（可供选择）

•可供选择强制性PWM或PFM/PWM使用

•输出电压精度为±1%（PWM使用）

•输入电压范围：2.7V至6V

•输出电压范围：0.6V至5.5V

•可调式软启动或追踪

•具备界面比较器的电源正常输出

•高精密使能输入能够实现

–用户定义欠压锁定

–精确排列

•100%pwm占空比

•输出放电

•26µA静态电流（典型值）

•与TPSM82813(3A)和TPSM82810(4A)管脚对管脚兼容

•出色的热性能

•–40°C至125°C温度范围

应用

•光学模块、数据中心互连

•信号检测、源转化、仪器仪表

•病患监测和诊断

•无线网络基础设施

•稳固型通讯：传感器、成像和雷达探测
