TPSM843A26降压模块（集成电感器）TI 德州仪器

发布时间：2023-06-13 16:44:49     浏览：555

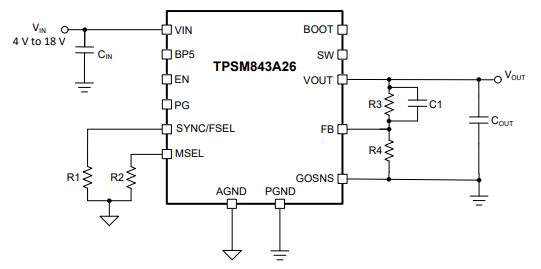

TI德州仪器TPSM843A26是款高效化18V、16A同步降压模块，选用内部补偿的定频高级电流模式(ACM)控制系统架构，能够在位于FCCM模式长期性运转的同时，形成0.5V至7V的输出电压。TPSM843A26可以提供高效化，且运作时工作频率高至2.2MHz。TPSM843A26选用6.5mmx7.5mmx4mm超模压封装，特别适合需用小解决方案规格的设计。TPSM843A26其它功能包括高精密电压标准、可选择的软启动时间、单一启用至预偏置输出、可选择的电流限制、可调式UVLO（根据EN管脚实现）及其全套系统故障保护。


特征

•稳固频率、内部补偿高级电流模式(ACM)控制

•集成化6.5mΩ和2mΩMOSFET、电感器及相应无源器件

•4V至18V输入电压范围

•0.5V至7V输出电压范围

•真差分遥感放大器(RSA)

•三种可选择的PWM斜坡选项，可控制与优化环线性能

•五种可选择的工作频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz

•与一个外部时钟同步

•0.5V，整体温度范围之内电压标准精密度为±0.5%

•1ms、2ms、4ms和8ms可选择软启动时间

•单一启用至预偏置输出

•可选择的电流限制，兼容16A和12A运作

•具备可调式输入欠压自锁装置的使能端

•电源正常输出监控器

•输出过压、输出欠压、输入欠压、过电流和高温保护

•-40°C至125°C工作温度范围

•6.5mm×7.5mm×4.0mm、25管脚超模压QFN封装

•无铅（满足RoHS标准规定）

•与以下模块管脚兼容：20A-TPSM843B22and12A-TPSM843A22

应用

•无线和有线网络基础设施设备

•光纤网络

•测试和测量

•医疗健康和保健

TI 德州仪器为美国知名集成电路设计与制造商，TI 德州仪器产品广泛应用于商用、军工以及航空航天领域。

几十年来，德州仪器一直热衷于通过半导体技术降低电子产品的成本，让世界变得更美好。TI 是第一个完成从真空管到晶体管再到集成电路（IC）的转变，在过去的几十年里，TI 促进了IC技术的发展，提高了大规模、可靠地生产IC的能力。每一代创新都是在上一代创新的基础上，使技术更小、更高效、更可靠、更实惠——从而实现半导体在电子产品领域的广泛应用。

深圳市立维创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。


上一篇: 88E1514-A0-NNP2C000以太网 IC Marvell

下一篇: Sav-Con®圆柱形连接器保护器Glenair

推荐资讯

  • DATEL多路复用器
    DATEL多路复用器 2021-05-14 17:06:03

    多路复用器是能够接收多个输入数据信号并按照每个输入数据信号的可恢复模式生成单个输出数据信号的控制系统。多路复用器是一个集成系统，通常情况下包含相应数量的数据输入和单个输出，多路复用技术能够 遵循下述原则之一，如TDM、FDM、CDM或WDM。复用技术也运用于软件操作，如：同时，多线程信息流到机器设备或程序流程.

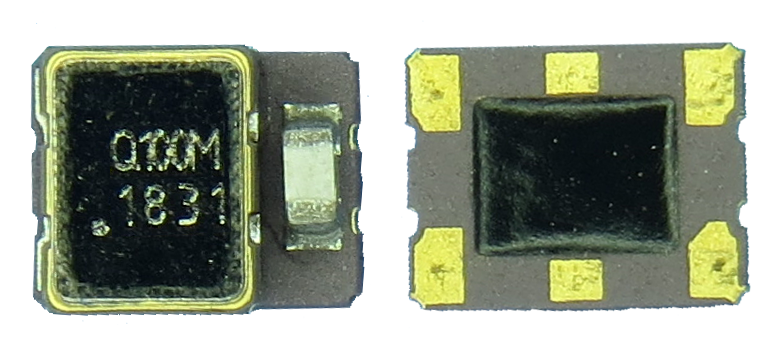

  • QTCT236LWH-10.00表面贴装振荡器Q-Tech
