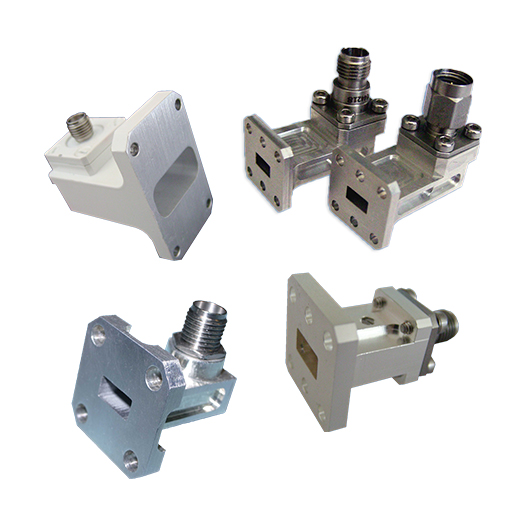

Hypertronics波导到同轴转接器

发布时间:2022-12-23 16:57:39     浏览:1287

波导转同轴适配器是行业中不可或缺的功能模块。Hypertronics提供各种连接器种类和定向,管脚/电源插座端口到波导孔,具备各种标准或自定义法兰细节。

Hypertronics可以提供串联正交型“直流电联轴器”和正交型“交流联轴器”进行选择。在某些应用中,热特性是个核心设计考虑的因素,直流电耦合适配器是较常用的。

Hypertronics波导同轴适配器可以与波导或同轴绝缘体集成化形成绝缘适配器。

Smiths Interconnect|TRAK产品能力和经验包含1.2GHz(ATC)雷达到46GHz主要用于空间应用。

其他适配器电缆线应用于测试,电缆线由Smiths Interconnect|Florida RF Labs提供。


特征

可以选择连接器种类和定向、管脚/电源插座

可以选择串联与正交型“直流电耦合”及正交型“交流耦合”。

1.2GHz46GHz,主要用于空间应用。

应用

商用型海事雷达

空中交通管控

机载卫星通讯

空间电信。

深圳市立维创展科技有限公司授权代理销售Hypertronics连接器产品, Hypertronics连接器面向高可靠性市场,以其独有的Hypertac/static/vendor/ueditor/themes/default/images/spacer.gif双曲面连接专利技术,为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务,欢迎咨询。

详情了解Hypertronics请点击:/brand/75.html



波导孔

插入损耗[dB]

回波损耗[dB]

串联启动连接器

正交启动连接器

WR284

0.12

23

TNC/N

TNC/N

WR229

0.12

23

TNC/N

TNC/N

WR159

0.12

23

TNC/N

TNC/N

WR137

0.12

23

TNC/N

TNC/N

WR112

0.12

23

TNC/N/SMA

TNC/N

WR90

0.15

23

SMA/TNC

SMA/TNC

WR75

0.15

23

SMA/TNC

SMA/TNC

WR62

0.15

23

SMA

SMA

WR51

0.15

23

SMA

SMA

WR42

0.15

23

SMA

SMA

WR34

0.15

23

2.9 mm

2.9 mm

WR28

0.15

23

2.9 mm

2.9 mm

WR22

0.2

23

2.9 mm

2.9 mm
