HOLTIC线路驱动器HI-8597

发布时间:2022-09-06 17:04:05     浏览:987

HOLTICHI-8597是个3.3V单电源ARINC429线路驱动器内嵌防雷保护。内部防雷电路允许满足RTCA/DO-160G22节第3级管脚导入测试波型组A(34)B(35A),和Z(35B),不能使用任何外部部件,行业第一。

HI-8597每个输出端的内部37.5欧姆电阻能够相互连接到ARINC429总线。此外,HI-8597包括一个双极电压倍增器,使其能够从+3.3V电源供电,仅使用四个外部电容器。

HI-8597的其它功能包括高阻抗输出(三态),当两个数据输入都是高的,允许多个线路驱动器传送到一个公共总线。总线管脚内嵌8kVESD输入保护(HBM),其他任何管脚都具有6kV性能。所有逻辑输入兼容5V3.3V

HI-8597线路驱动器主要用于逻辑信号需要转换成ARINC429电平的情况,如使用FPGAHI-3586 ARINC429协议IC。单电源操作和内部防雷电路节省大量电路板空间,使HI-8597成为现阶段市场上最紧凑和性价比高的ARINC429线路驱动器HI-8597主要用于工业温度范围-40°C~+85°C,或拓展温度范围-55°C~+125°C。提供可选的老旧化超过一个拓展的温度范围。


特征

内部防雷电路允许满足RTCA/DO-160G22节第3级管脚导入测试波型组A34)、组B35A)和组Z35B)。

+3.3V单电源供电

板上产生的所有ARINC429电压电平

ARINC429输出具备优异的短路性能(±50V持续1秒)

数字可选择上升和下降时间

三态输出

37.5欧姆输出电阻允许相互连接到ARINC429总线

总线管脚内嵌8,000V最低ESD保护

5V3.3V逻辑电平兼容模式

提供无铅/满足RoHS标准的选项

工业和拓展温度范围

老旧化可用

应用

航电数据通讯

CMOS/TTLARINC电平转换

CMOS/TTLRZNRZ电平转换

HOLTIC公司位于美国加利福尼亚州,是航空航天行业集成电路的主要供应商。20多年来,HOLTIC一直为世界各地的商业和军事用户生产数据总线和显示驱动芯片产品。从F-16A-350HOLTIC是飞行控制、导航、发动机管理、通信、安全设备和飞行娱乐系统的核心。

深圳市立维创展科技有限公司,持续提供HOLT IC订货渠道,部分型号备有现货库存,欢迎咨询。

详情了解HOLT IC请点击:http //www.ldteq.com/public/brand/55.html



Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-8597PSIF

16 Pin Plastic ESOIC - WB

-40°C to +85°C

I

1

Yes

HI-8597PSTF

16 Pin Plastic ESOIC - WB

-55°C to +125°C

T

1

Yes

HI-8597PSMF

16 Pin Plastic ESOIC - WB

-55°C to +125°C

M

1

Yes


推荐资讯

  • PmT-S-1000 X波段平行调谐合成器Princeton Microwave
    PmT-S-1000 X波段平行调谐合成器Princeton Microwave 2024-04-16 09:52:30

    PmT-S-1000是Princeton Microwave Technology Inc.生产的高性能频率源设备,工作频率范围6300MHz至8300MHz,采用平行合成技术,低相位噪声和高可靠性。具有50MHz频率步进、15dBm输出功率,适用于通信和雷达应用。广泛操作温度范围,紧凑设计,方便安装集成。

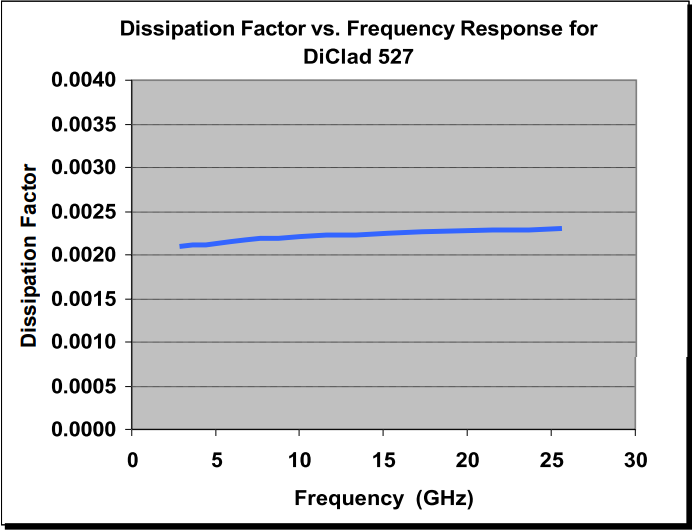

  • DiClad® 527 层压板Rogers
