Glenair 高速超小型矩形连接器

发布时间：2022-08-29 17:07:22     浏览：1769

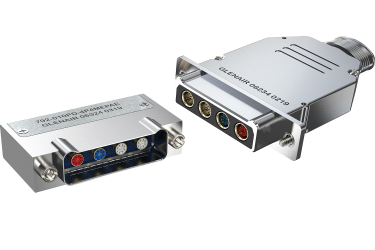

Glenair高速超小型矩形连接器是一种坚固耐用、多功能、多端口、多千兆位的微型连接器。采用屏蔽触点技术的792系列是理想的解决方案。Glenair高速超小型矩形连接器792系列为流行的Micro-Crimp系列航空级微型矩形连接器带来了高速性能。Glenair 792系列连接器在一个外壳中提供1至9个高速数据端口，与MIL-DTL-38999或ARINC 600连接器相比，尺寸和重量都有所降低。行业标准AS39029触点与AS6070航空屏蔽数据电缆兼容。Quadrax版本适用于100BASE-T或ARINC 664以太网。El ochito八轴接触版专门针对1000BASET、10G以太网、USB 3.0、HDMI等协议设计。

Glenair电缆连接器具有氟硅橡胶密封和垫圈。触点被夹在连接器主体中并且是可拆卸的。布局有8号高速接点和23号电源和信号接点。面板安装选项包括浮动安装、O形环、EMI弹簧和导向销。Glenair高速超小型矩形连接器外壳由精密加工铝制成，提供三种导电表面:化学镀镍(标准)、镍-聚四氟乙烯或黑锌-镍。板连接器有直尾或90°尾，用环氧树脂密封。

Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市立维创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。

详情了解Glenair请点击：/brand/77.html




792-001S   插头连接器，卡入式，后释放触点

792 系列高速矩形，用于 Quadrax 或 El Ochito 八轴触点

792-002P   插座连接器，卡入式，后释放触点

792 系列高速矩形，用于 Quadrax 或 El Ochito 八轴触点

792-003S   面板安装插头连接器 卡入式，后释放触点

792 系列高速矩形，用于 Quadrax 或 El Ochito 八轴触点

792-004P   面板插座连接器 卡入式，后释放触点

792 系列高速矩形，用于 Quadrax 或 El Ochito 八轴触点

792-013S   浮动安装插头连接器 卡入式，后释放触点

792 系列高速矩形，用于 Quadrax 或 El Ochito 八轴触点

792-014P   浮动安装插座连接器 卡入式，后释放触点

792 系列高速矩形，用于 Quadrax 或 El Ochito 八轴触点

尺寸 23 压接端子

792 系列高速矩形

引脚接触

插座触点

8   号差分双轴触点

792 系列高速矩形

引脚接触

插座触点

尺寸 8 Quadrax 触点

792 系列高速矩形

引脚接触

插座触点

8   号 El Ochito ®八轴触点

792 系列高速矩形

引脚接触

插座触点

El Ochito ®白色 - 1000BASE-T、10GBASE-T

El Ochito ®蓝色 - 超高速 USB

Ochito ®网络 - HDMI、DisplayPort、SATA

密封靴

成分

技术数据

装配工具

用于 El Ochito ®触点的 Cat 6A 电缆

792 系列高速矩形

26 和 24 AWG S/FTP Cat   6A 电缆
  Glenair 部件号 963-033-26 / -24

26 AWG S/UTP Cat 6A 电缆
  Glenair 部件号 963-003-26

用于 El Ochito ®触点的超高速 USB 电缆

航空航天和商业级超高速 USB 电缆

Glenair 部件号 963-110

Glenair 部件号 963-118

24   / 26 AWG 6A 类以太网电缆   963-037 / 963-122

792 系列高速矩形，专为机载以太网应用而设计

HDMI   和显示端口电缆 963-127 和 963-120

792 系列高速矩形 HDMI 电缆护套

792-005S   El Ochito ® PCB 插头连接器

792 系列高速矩形、直 PC 尾 Ochito 八轴触点

792-006P   El Ochito ® PCB 插座连接器

792 系列高速矩形、直 PC 尾 Ochito 八轴触点

792-007S   El Ochito ® PCB 插头连接器，面板安装

792 系列高速矩形、直 PC 尾 Ochito 八轴触点

792-008P   El Ochito ® PCB 插座连接器，面板安装

792 系列高速矩形、直 PC 尾 Ochito 八轴触点

792-009S   El Ochito ®直角 PCB 插头连接器

792 系列高速矩形、90° PC 尾 Ochito 八轴触点

792-010P   El Ochito ®直角 PCB 插座连接器

792 系列高速矩形、90° PC 尾 Ochito 八轴触点

792-011S   El Ochito ®直角 PCB 插座，面板安装

792 系列高速矩形、90° PC 尾 Ochito 八轴触点

792-012P   El Ochito ®直角 PCB 插座，面板安装

792 系列高速矩形、90° PC 尾 Ochito 八轴触点

792-018S   Quadrax PCB 插头连接器

792 系列高速矩形、环氧树脂密封直型 PC 尾部 Quadrax 触点

792-019P   Quadrax PCB 插座连接器

792 系列高速矩形、环氧树脂密封直型 PC 尾部 Quadrax 触点

792-020S   Quadrax PCB 插头连接器，面板安装

792 系列高速矩形、环氧树脂密封直型 PC 尾部 Quadrax 触点，O 形圈法兰

792-021P   Quadrax PCB 插座连接器，面板安装

792 系列高速矩形、环氧树脂密封直型 PC 尾部 Quadrax 触点，O 形圈法兰

792-022S   Quadrax 直角 PCB 插头连接器

792 系列高速矩形、环氧树脂密封 90°   PC 尾部 Quadrax 触点

792-023P   Quadrax 直角 PCB 插座连接器

792 系列高速矩形、环氧树脂密封 90°   PC 尾部 Quadrax 触点

792-024S   Quadrax 直角 PCB 插头，面板安装

792 系列高速矩形、环氧树脂密封 90°   PC 尾部 Quadrax 触点

792-025P   Quadrax 直角 PCB 插座，面板安装

792 系列高速矩形、环氧树脂密封 90°   PC 尾部 Quadrax 触点

用于 792-001 和 792-002 连接器的 799-164 EMI Banding Backshell

用于 792 系列连接器的 792 系列高速矩形、EMI 后壳

两片

电磁干扰保护

799-160   和 799-161 防静电防尘帽

792 系列高速矩形

永久防静电

不脱落

ESD保护

799-162   和 799-163 金属保护罩

792 系列高速矩形

机加工铝

IP68 防护等级

导电垫片
