TLVM13630降压模块（集成电感器）

发布时间：2022-03-03 17:40:05     浏览：1175

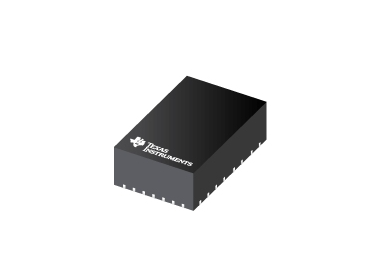

TLVM13630电源模块是个高度集成的3A电源解决方案，它将一个36V输入降压DC/DC转换器与集成成功率MOSFET、一个屏蔽电感和多个无源器件集成在热增强QFN封装中。30针QFN封装可增强热性能、紧凑外形和低EMI。该封装的所有信号和电源引脚均分布在外围，TLVM13630下有四个大型散热垫，可以实现简单的布局，在制造过程中易于加工。

TLVM13630是一个紧凑易用的电源模块，输出电压范围从1V到6V可调。它的设计目的是快速方便地实现小型PCB的电源设计。整体解决方案只需要四个外部元件，在设计过程中消除了回路补偿和磁性元件选择过程.

除了体积小、使用方便之外，TLVM13630还具有许多其他功能，包括：具有滞后功能的精密使能端子可实现外部UVLO调节，电源正常状态指示器可实现定时控制和输出电压监控。小的封装尺寸非常适合空间受限的应用。


特点

•集成化控制器、MOSFET和电感器

•4.0mm×6.0mm×1.8mm超模压塑料封装形式

•宽输入电压范围：3V至36V

•宽输出电压范围：1V至6V

•效率高达95%

•开关电源频率范围：200kHz至2.2MHz

•FPWM运行模式

•总输出电压精度为1%

•9µA低IQ电流（非开关电源）

•–40°C至105°C的工作温度范围

•欠压和过压电源模块模式正常输出

•针对极低EMI要求进行了优化–满足CISPR32B类发射要求

•单调启动至预偏置输出

•无环路补偿或自举元器件

•具备迟缓功能的精密使能端可实现外部UVLO调节

•具备迟缓功能的热关断保护

•使用TLVM13630并借助WEBENCH®PowerDesigner创建定制设计方案

应用领域

•检测和测量

•工厂自动化和控制

•航空航天和国防科技

•通用电源模块

深圳市立维创展科技有限公司，专注于TI 德州老品牌可推出的新品，并备有备品系列储备，可当天上线。
