MTI Instruments测试设备PBS-4100+ 便携式振动平衡系统

发布时间:2021-12-29 17:17:38     浏览:886

MTI Instruments测试设备PBS-4100+便携式振动平衡系统主要用于商用型和军用航空航天中的振动分析和涡喷发动机平衡仪器及配件。设计主要用于迅速鉴别发动机问题并清除可避免的发动机拆装。迅速配备和直观的用户界面使其易于安全使用

MTI Instruments测试设备PBS-4100+便携式振动平衡系统的策略是将振幅与发动机中的特定运转部件密切相关。这样,不同的振动内容与不同的滑阀“匹配”。整个发动机振动可视作发动机中每个运转部件的振动贡献之和。将已知的转动与发动机中每个相应的运转部件密切相关变得极为重要,因为可以确定和校正振动源

MTI Instruments测试设备PBS-4100+便携式振动平衡系统安全使用一系列机载数字化仪精确测量每个部件的振幅和速度线轴。集成高级逻辑以评估每个发动机滑阀的12点钟位置,以了解滑阀上可能具有不平衡的位置。安全使用一系列可配备的跟踪过滤器将振动与滑阀密切相关。“跟踪滤波器”是一系列特殊的计算机算法。它精确测量已知滑阀的速度,然后筛选出感兴趣的窄带以外的振动。感兴趣的窄带是每个滑阀转速周围的振动特征频率

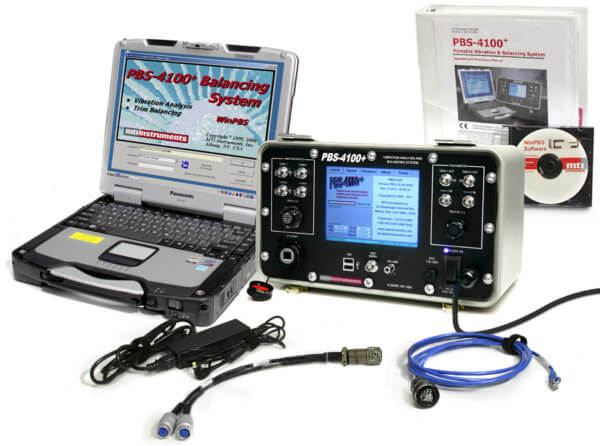

MTI Instruments.jpg

MTI Instruments测试设备PBS-4100+便携式振动平衡系统对每个转速安全使用跟踪滤波器来分离每个滑阀的振动贡献。由于振动随发动机转速变化,精确测量值为“趋势”

测试涡喷发动机时,操作人员将对涡轮发动机进行振动调研。调研是发动机转速从怠速到最高转速,然后回到怠速的缓慢循环。发生这种情况时,MTI Instruments测试设备PBS-4100+便携式振动平衡系统将精确测量每个滑阀的振动贡献,并将其结果制作在一系列图表上,其中最突出的是“速度和振动”图表。除此之外,还制作了整体振动图。从提供振动数值的各种传感器收集数据,然后迅速准确地收集、转换并以所需单位显示。清晰简洁的图形显示了振动问题的位置。迅速准确地报告宽带和跟踪振动水平,以确保迅速诊断

安全使用多种不同格式,包括表格、条形图和XY图表

强大的诊断功能

实时显示所有的通道的频谱,以帮助诊断振动问题。除此之外,瀑布谱可以鉴别与速度相关的问题

内置平衡系统

安全使用winpbs平衡向导迅速减少振动。实验支持重量和存储影响系数平衡法

主要特点

高达4个振动通道和3个速度通道,适用于全面的机器设备测试。

直观的彩色图形用户界面,带触摸屏,操作快速安全可靠。

大中型彩色前面板显示屏,有利于查询。

只需按一下按钮,本能的平衡向导就能实现无故障和准确的微调平衡。

内置诊断和可追溯性报告——不需要停机就能降低维护成本。

适用于所有的喷气发动机和飞机类型的多功能飞机电缆套件和连接配件。

深圳市立维创展科技有限公司,优势直接渠道提供MTI Instruments测试设备订货服务,欢迎咨询。

详情了解MTI Instruments测试设备请点击:/brand/70.html

或联系我们的销售工程师:0755-83642657 QQ2295048674



产品信息

编号

模型

类型

8000-6733B

PBS-4100R+ 用于测试池**

测试单元

8000-0402-001

Ruggedized MILITARY SYSTEM,2T/4V, CE, WEEE

便携的

8000-0403-001

商用系统,2T/4V

便携的

8000-0403-002

商业系统,2T/4VROHSCEWEEE

便携的
