Bird射频线路部分

发布时间：2021-08-04 17:11:20     浏览：1094

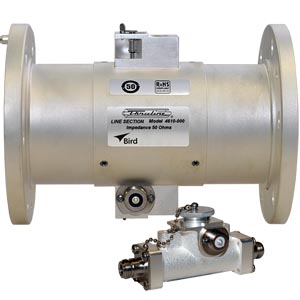

Bird射频线路部分设计方案适用于插入RF发射机和天线或负载相互之间。

Bird射频生产制造50欧姆7/8"、1-5/8"、3-1/8"、4-1/16"和6-1/8"射频线段每个线段配置一个或两个电源插座，在这其中插入所需额定功率和频率范围内的插入式元器件。双插座线路零部件适用于同时精确测量正向和反射额定功率。

深圳市立维创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird请点击：/brand/73.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674


4230-006-1 7/8 英寸线段

连接器类型：质量控制（不包括在内）

线路尺寸：7/8 英寸

元素套接字：1



4230-018 7/8 英寸线段

连接器类型：否 (F)

线路尺寸：7/8 英寸

元素套接字：1



4230-057 7/8 英寸线段

连接器类型：否 (F)

线路尺寸：7/8 英寸

元素套接字：1 个带支架



4230-059 7/8 英寸线段

连接器类型：质量控制（不包括在内）

线路尺寸：7/8 英寸

元素套接字：1 个带支架



4522-002-5 7/8 英寸线段

连接器类型：质量控制（不包括在内）

线路尺寸：7/8 英寸

元素套接字：2 - 面板安装



4715-000 1-5/8 in 直通线部分

连接器类型：环境影响评估标志

线路尺寸：1-5/8 英寸

元素套接字：2



4723-000 1-5/8 in 直通线部分

连接器类型：取消标志。（建议 0.438"）

线路尺寸：1-5/8 英寸

元素套接字：2



4723-020 1-5/8 in 直通线部分

线路尺寸：连接器类型：取消标志。(同花顺)

1-5/8 英寸

元素套接字：2



4610-000 3-1/8 in 直通线部分

连接器类型：环境影响评估标志

线路尺寸：3-1/8 英寸

元素套接字：2



4801-100 3-1/8 in 直通线部分

连接器类型：取消标志。（建议 0.688"）

线路尺寸：3-1/8 英寸

元素套接字：2



4802-000 3-1/8 in 直通线部分

连接器类型：取消标志。

线路尺寸：3-1/8 英寸

元素套接字：2



4905-000 6-1/8 in 直通线部分

连接器类型：环境影响评估标志

线路尺寸：6-1/8 英寸

元素套接字：2



4909-000 6-1/8 in 直通线部分

连接器类型：取消标志。（建议 0.968"）

线路尺寸：6-1/8 英寸

元素套接字：2
