Hypertronics滤波器式机架和面板连接器

发布时间：2021-05-24 16:56:24     浏览：1199

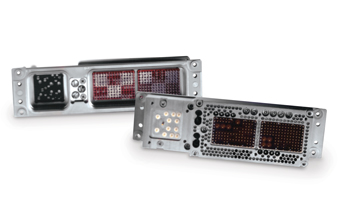

Hypertronics滤波器式机架面板连接器包括ARINC 404、ARINC 600和MIL-DTL-83527外壳类型。Hypertronics的设计满足或超过了每个系列的所有适用要求，可以与标准的非过滤器连接器进行匹配和互换。通过Hypertronics的串联滤波器适配器，可以方便地升级到EMI/瞬态保护，而无需修改系统。Hypertronics适配器的设计目的是在现有插头和插座之间安装，而不需要重新布线或拆装系统。

有几种不同的接触结构和套管尺寸；

C，L，PI滤波器类型；

利用滤波技术(平面阵列、双曲面)配合应用。

未过滤(高速)基线；

暂态保护已通过测试，符合美国航空无线电技术委员会D160F章第22章第3、4和5级标准。

基本雷击、电磁干扰和电磁脉冲保护；

深圳市立维创展科技有限公司，授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657   QQ: 1369964087


材质与终饰

罩壳

铝合金/钢/复合物

绝缘子

高等级塑料/环氧树脂

触头

铜合金，镀金

锁环和密封件

硅基弹性体

锁紧螺母

铝合金

接地层

铍铜，镀银

电容器

钛酸钡

电感器

铁氧体磁珠



生产自动化测试系统测量


测程

准确度

注释

电容

1 pF到1µf

0.2% + 0.1 pf

1

DF

0.00001-10

1%

2

电感

100 nH至10KH

0.2%+10 nH

1

绝缘电阻

1 K Ohm至5 T Ohm

1%

3,4,5

DWV

10 pA至100 mA

1%+10 pA

3,4,6

逆向电压

10 mV至100V

0.2% + 10 mV

7

接地和触头电阻

0.1 mV至1V

0.1%+0.1 mV

7

注释：

频率 = 20 Hz至1 MHz

损耗因数

施加5至500伏

测量每个针脚到接至罩壳的其他所有针脚

绝缘电阻

介质耐压

电流源 = 1 nA到1 A
