Hypertronics连接器 KVPX 连接器

发布时间：2021-03-18 17:08:57     浏览：2326

Hypertronics连接器的Kvpx连接器是屏蔽高密度、高速的模块化互连系统，其结构针对1.8mm×1.35mm网格上的差异进行了优化。此外，单端和电源晶圆版本也可用于基于晶圆的子卡组件。Hypertronics连接器带有用户可配置的键控和集成不锈钢导销/键，背板模块可在1.8mm x 1.8mm网格上添加8行和16行。Kvpx连接器平台能够从80Mbps扩展到10Gbps以上，而Vita 46背板的插槽间距保持不变，从20.3mm扩展到25.4mm。

Hypertronics连接器采用经验证的0.40mm Hypertac®双曲面接触，kvpx连接器不受冲击和振动的影响，并能提供许多线性接触路径和自清洁擦拭操作，从而为各种行业的高可靠性应用提供更好的信号完整性。Hypertronics接触系统插拔力小，接触电阻低，插拔次数领先行业。Hypertronics连接器kvpx连接器由填充30%玻璃的液晶聚合物（LCP）绝缘体和密封触点制成，可承受高焊接温度。此外，LCP绝缘体还超过了美国宇航局的空间除气要求，并有自己的键控功能，以防止不当插入。

kvpx系列连接器可以在最恶劣的环境下工作，在军事、航空航天、工业和医疗设备等关键应用领域具有优势。

更多功能：

差分、单端和电源

可分离接口，每25.4mm提供70个单端信号，每25.4mm提供63个差分信号

Hypertac®双曲面接触技术，可靠性强

ESD保护支持二级维护设计

背板连接器采用直径为0.56mm的通孔

额定电流：12.5/电源片A.5625A/触点

深圳市立维创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674

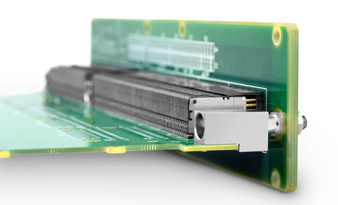

 KVPX 连接器.jpg

规格

触头数目

半模块 - 72个；全模块 - 144个

间距

1.8mm

额定电流

每个触头1.5625 A，每个电源晶圆12.5 A


（使用30℃升温和1盎司铜而降额）

拔出力

每个触头典型拔出力为1.2盎司

额定温度

-55℃至125°C

绝缘子材质

LCP（液晶聚合物）

触头镀层

镍上镀金，50微英寸

额定阻燃

UL94-VO

介电质耐压

交流500 V

低等级电路电阻

8毫欧姆（最大值）

绝缘电阻

500兆欧姆（最大值）

任意震动

11.95 Grms，每个轴以50到2000 Hz频率震动长达90分钟

抗机械冲击性

50G 11 msec，每个方向3次冲击（共18次）
