Nicomatic CMM SMPM高速连接器破解恶劣环境下RF与数字信号集成难题

发布时间：2025-07-25 08:36:28     浏览：666

　　CMM SMPM是Nicomatic与Radiall联合开发的混合信号连接器，专为在极端环境中同时传输高频RF信号(40 GHz)和高速数字信号(50 Gbps)而设计，解决传统方案在微型化、信号完整性和机械可靠性方面的矛盾。

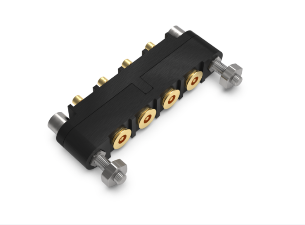

Nicomatic CMM SMPM高速连接器

　　1. 核心优势

挑战传统方案痛点CMM SMPM解决方案
微型化与高密度多连接器占用空间，布线复杂单连接器集成RF/数字信号，10触点/排，节省50%以上空间
信号完整性EMI干扰导致信号衰减40 GHz RF性能 + 50 Gbps数字传输，抗干扰能力显著提升
极端环境可靠性振动/热冲击易引发连接失效安全锁定系统 + 轻量化结构，无需额外加固，抗振等级达军工标准
集成复杂度多连接器增加故障点与装配难度一体化设计减少80%互连点，简化线缆管理，装配效率提升30%

　　2. 关键技术参数

　　频率范围：DC-40 GHz(RF)

　　数据速率：50 Gbps(数字)

　　触点密度：单排最多10触点

　　机械强度：通过MIL-STD-810G振动/冲击测试

　　环境适应性：-55°C至+125°C工作温度，IP67防护等级

　　3. 典型应用场景

　　航空航天：卫星通信模块、机载雷达系统

　　国防电子：军用数据链、电子战设备

　　工业自动化：高温/高振环境下的工业控制单元

　　无人驾驶系统：传感器融合模块(如激光雷达+5G通信)

　Nicomatic是一家全球领先的微型连接器、复杂电缆组件和子系统集成商，专注于为高科技领域的复杂电子系统提供定制化的互连解决方案。公司总部位于法国，产品广泛应用于航空航天、医疗、工业自动化、汽车、能源和消费电子等多个行业，以其高可靠性、创新性和高性能的连接器产品而享有盛誉。深圳市立维创展科技有限公司优势代理销售Nicomatic连接器，更多型号及选型方案请咨询客服。
