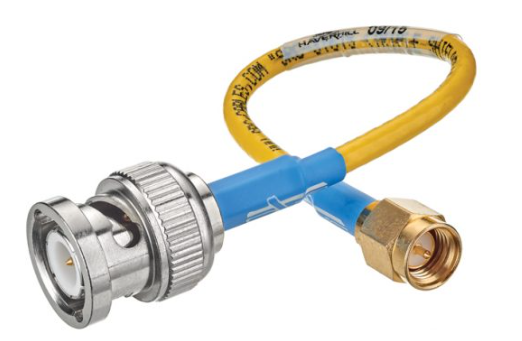

SRC316-TS柔性同轴电缆Winchester
发布时间:2024-04-29 09:50:21 浏览:71
SRC316-TS柔性同轴电缆Winchester是一款具有以下主要特点的产品:
1. 广泛的连接器和电缆组合,适用于多种连接方式。
2. 具有较高的功率处理能力,可承受较大功率负荷。
3. 采用快速连接/断开接口技术,方便快捷。
其技术规格包括:
1. 电缆外径(英寸 - 标称):取决于具体型号。
2. 电缆介电材料选项:可选用多种介电材料。
3. 电缆护套材质:可选用FEP、PVC、聚氨酯等材料。
4. 电缆工作温度:-55°C – 200°C,适应较广的工作温度范围。
5. 电缆最小弯曲半径:静态(英寸):0.18 英寸 – 1.5 英寸,具有灵活的使用特性。
6. 阻抗(欧姆 - 标称):50欧姆。
7. 最大工作频率 (GHz):12GHz – 40GHz,适用于较高频率的应用。
8. 具有90 dB至110 dB的屏蔽性能,以及40 dB的降低20%的损耗和两倍的灵活性。
9. 取代标准Mil-C-17 316, 174, 188的功能。
10. 采用经预处理的交联介质,具有稳定的性能。
11. 适用于测试电缆和仪表,能够满足各种测量和仪表需求。
SRC 316 | SRC 316-TS(triple shield) | ||||
Electrical | Impedance Ohm | 50 | 50 | ||
Capacitance pF/ft @16Hz | 29 | 29 | |||
Velocity of Propagation | 71% | 71% | |||
Shielding dB | 90 | t0 | |||
Max Woltage VRMS | 1500 | 1500 | |||
Halogen | Passes IEC 754 | Passes IEC 754 | |||
Mechanical | Center Conductor | Silver Plated Copper | Silver Plated Copper | ||
Dimension-inches (mm) | .020 | (.51) | 020 | (51) | |
Dielectric | Cellular X-Linked High Density Polyolefin | Cellular X-Linked High Density Polyolefin | |||
Shield 1 | Al Mylar Tape | 003(.076 | Al Mylar Tape | 003(.076) | |
Shield 2 | 5C | 97%coverage | 5C | 97%coverage | |
Shield 3 | 5C | 97%coverage | |||
Jacket | PVC (White) | 099 Outer Diameter | WC (Yellow) | 120 Outer Diameter | |
Bend Radius-inches | 25 | .3 | |||
Environmental | Temperature Range 2C | -40 +105 | -40 +105 | ||
Flame Rating | UL 1581 | UL1581 | |||
Attenuation | Frequency | Insertion Loss (Dbhoo ft) | |||
400 MHz | 14.8 | 14.6 | |||
900 MHz | 22 | 21.8 | |||
2 GHz | 34.8 | 34.6 | |||
6 GHz | 64.8 | 64.5 | |||
12 GHz | na | 97.7 | |||
18 GHz | na | 125.8 | |||
Average Power | Frequency | Average Power (Watts) @20°C @Sea Level | |||
400 MHz | 60 | 60 | |||
900 MHz | 50 | 50 | |||
2 GHz | 20 | 20 | |||
6 GHz | 10 | 10 | |||
12 GHz | na | 10 | |||
18 GHz | na | 10 |
Winchester Interconnect 提供标准射频连接器,如 SMA、SMP、TNC 和 Triax 连接器,以及定制连接器和组件配置。深圳市立维创展科技有限公司,授权代理Winchester产品,欢迎咨询。
