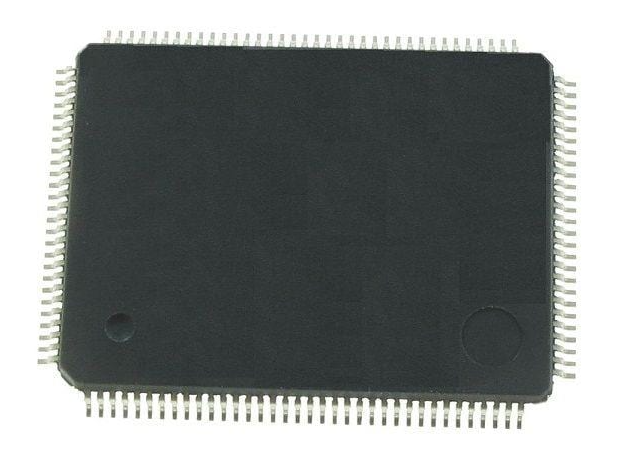

88E1512-A0-NNP2I000以太网收发器Marvell

发布时间：2023-08-16 16:53:36 浏览：261

Marvell最新型Alaska®Quad系列单片系统在单独单片IC上包括四个单独的千兆以太网收发器。每个收发器在CAT5双绞线电缆上实施1000BASE-T和100BASE-TX全双工或半双工以太网中的所有物理层性能，在CAT3、4和5电缆线上实施10BASE-T全双工或半双工以太网的所有物理层性能。

88E1512-A0-NNP2I000兼容四串行千兆媒介单独端口（QSGMII），适用于相互连接到MAC/交换机端口。QSGMII将四个启动速度为1.25Gbps的SGMII端口组合到一对启动速度为5Gbps的差分信号上。与SGMII相比较，QSGMII主要降低了MAC端口上的I/O管脚数量，并减少了整体功能损耗。

88E1512-A0-NNP2I000兼容铜到SGMII应用领域中MAC端口上的SGMII。此外，SGMII还可以作为光纤线/SFP应用领域的媒介端口。88E1512-A0-NNP2I000还能够配备为在SGMII（系统）到自动媒介铜/光纤线模式中操作，适用于混合媒介应用。

88E1512-A0-NNP2I000兼容四种操作方式。有三种模式运用QSGMII来保障铜质、SGMII/Fiber或自动媒介检测出铜质或SGMII/Fibre。第四种模式兼容SGMII直接到铜。88E1512-A0-NNP2I000兼容IEEE802.3az低能耗以太网（EEE），并且满足IEEE802.3az。

88E1512-A0-NNP2I000将MDI终端设备电阻器和电容器嵌入到PHY中。这种电阻器集成优化了板布局，并通过降低外部模块的数量来减少板成本。新的Marvell®校准电阻器方案将达到并超出IEEE802.3插入损耗规范化的精度等级。在铜质应用上，88E1512-A0-NNP2I000每个端口损耗400mW。这根据消除散热器和降低进气量需求来减少整个系统成本。

88E1512-A0-NNP2I000完全符合IEEE802.3标准。88E1512-A0-NNP2I000包括PMD、PMA和PCSmac层。88E1512-A0-NNP2I000实施PAM5、8B/10B、4B/5B、MLT-3、NRZI和曼彻斯特编码/解码；数字时钟/数据修复；流密码加扰/解扰；适用于接收器数据线路的数字响应式平衡也可用于线路发射机的脉冲整形的数字滤波；及其自动化协商和管理模块。

88E1512-A0-NNP2I000在大多数三种速率下都兼容AutoMDI/MDIX，从而实现更加轻松的安装并减少安装成本。

88E1512-A0-NNP2I000使用先进性的混合数字信号处理以每秒千兆比特的数据速率实施平衡、回声和串扰清除、数据修复和纠错。88E1512-A0-NNP2I000消耗极低的功率，并且在噪杂的环境里实现稳定的性能。88E1512-A0-NNP2I000由集成化AdvancedVirtualCableTester®（VCT）兼容™)实现故障测试和高级电缆线应用监控。
