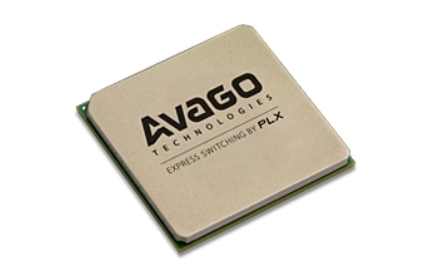

PEX8749 PCIe交换机Broadcom

发布时间:2023-06-05 17:01:39     浏览:290

Broadcom PEX8749设备提供多主机PCI Express交换功能,使用户可以根据可扩展性、高带宽、无堵塞的互连将数台显示器连接到不同的端点,以连接上各种应用软件,包括服务器、数据存储、通信和图型服务平台。PEX8749特别适合扇出、聚合和对等数据流量模式。

多主机系统架构

PEX8749使用了PLX通过现场检测的PEX8748 PCIe交换机架构增强版,用户可以在传统单主机模式或多主机模式下配备设备,最多有六个主机端口可以进行1+1N+1主机故障转换。这种超强的系统架构增强使用户可以构建根据PCIe的系统,以满足可扩展性、故障转换、冗余或集群系统。

性能卓越和低数据文件延迟

PEX8749系统架构兼容最大延迟为126nsx16x16)的数据文件直通。这和大数据文件内存、灵活多变通用型缓冲区/FC信用池和无堵塞内部交换机系统架构紧密结合,为服务器和交换机设计等需要性能应用程序提供所有的端口上的全速率。低延时使应用软件可以实现高吞吐量和性能卓越。除去低延时外,PEX8749还具备高达2048字节的数据文件有效载荷大小,使用户可以实现较高的吞吐量。


集成DMA发动机

PEX8749具备多功能且强劲的内嵌DMA发动机。DMA发动机减少了在系统之间数据网络的负担,使处理器能够实施计算任务。四个DMA通道能够支持连接上交换机任何的端口的I/O设备之间的高数据速率传输。此外,PEX8749中的DMA发动机可以用来通过提供附加的DMA通道来补充处理器中的DMA发动机,以获得更多的使用性能。

数据完整性

PEX8749提供端到端CRCECRC)保护与毒位支持,并实现需要端到端数据完整性的设计。当数据包根据交换机时,PLX还具备贯通内部数据线路的数据线路奇偶校验和存储器(RAM)纠正电源电路。

灵活配置

PEX874918个端口能够被配置为通道宽度x1x2x4x4x8x16。灵活性缓冲区配置,再加上设备灵活性数据包流控制,使更多流量流入下游并非上游的应用程序的吞吐量更大化。任何的端口都能够确定为上行端口,能够动态调整。

PEX8749一般功能

48通道、18端口PCIe Gen 3交换机

-集成8.0 GT/s SerDes

27 x 27mm2676引脚FCBGA封装

典型功率:7.3

Broadcom博通是全球基础架构解决方案的技术领导者。博通成立于美国特拉华州,总部位于加利福尼亚州圣何塞。博通主要提供产品如:存储、光通信、PCIe等。

深圳市立维创展科技有限公司,优势渠道分销Broadcom产品,价格和现货资源优势明显,欢迎咨询。

详情了解Broadcom请点击:/brand/82.html
