Vanguard Electronics SPUB57D宽带射频变压器

SPUB57D宽带射频变压器

发布于：2024-01-23 16:48:01

品牌名称：VANGUARD ELECTRONICS

订货周期：3-4周
立即订购

重要参数：

•工作温度:−55℃~ +125℃

•存储温度:−60℃~ +130℃

•介电耐压:300vac

•可根据要求提供不同的电气值

•额定功率:250兆瓦

•排气符合astm e595(tml <1%， CVCM <0.1%)

产品详情

SP系列宽带射频变压器

选型：

Vanguard P/N SP Series	Impedance Ratio Pri:Sec	Primay Cente Tap	Secondan Center Tap	nsertion Loss 50 MHz max ref (dB)	VSWR @50 MHz max ref	Bandwidth min (MHz		Schematic
Vanguard P/N SP Series	Impedance Ratio Pri:Sec	Primay Cente Tap	Secondan Center Tap	nsertion Loss 50 MHz max ref (dB)	VSWR @50 MHz max ref	0.5 dB Ripple)	3 dB Points	Schematic
SPUB55D	1:1	No	Yes	1	1.3	5.0-130	1.0-390 A
SPUB57D	1:1.5	No	Yes	1.5	1.6	6.0-90	3.0-200	A
SPUB510D	1:2	No	Yes	1.1	1.36	2.0-100	0.5-230	A
SPUB520D	1:4	No	Yes	1	1.2	2.0-150	0.8-300	A
SPUB580D	1:16	No	Yes	1.2*	1.7*	12-35	2.0-140	A
SPUU55D	1:1	No	No	1	1.35	7.0-100	1.2-350	B
SPUU57D	1:1.5	No	No	1.7	1.65	8.0-70	4.0-170	B
SPUU510D	1:2	No	No	1.3	1.4	3.0-85	0.9-200	B
SPUU520	1:4	No	No	1.1	1.25	4.0-130	1.0-250	B
SPUU580D	1:16	No	No	1.5*	1.95*	12-25	25-110	B
SPBB55D	1:1	Yes	Yes	1	1.3	5.0-130	1.0-390	C
SPBB57D	1:1.5	Yes	Yes	1.5	1.6	6.0-90	3.0-200	C
SPBB510D	1:2	Yes	Yes	1.1	1.36 2.0-100		0.5-230	C
SPBB520D	1:4	Yes	Yes	1	1.2	20-150	0.8-300	C
SPBB580D	1:16	Yes	Yes	1.2*	1.7*	12-35	2.0-140	C
SPBU55D	1:1	Yes	No	1	1.35	7.0-100	1.2-350	D
SPBU57D	1:1.5	Yes	No	1.7	1.65	8.0-70	4.0-170	D
SPBU510D	1:2	Yes	No 1.3		1.4	3.0-85	0.9-200	D
SPBU520	1:4	Yes	No	1.1	1.25	4.0-130	1.0-250	D
SPBU580D	1:16	Yes	No	1.5*	1.95*	12-25	2.5-110	D

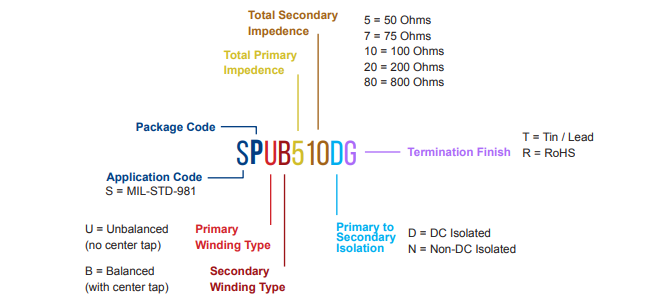

订购指南：
