支持第5代移动通信“5G”的小基站用通信基站上安装的DC-DC转换器需要体积小和在高温环境下有长期可靠性。
整体型DC-DC转换器(POL)凭靠模拟电源的电路设计技术和特有的高散热封装技术实现了体积小和输出电压灵敏度高的特性。在通常电力供给能力会低下的高温环境温度(85℃)中也可供给足够的电力，非常适合用于在低核心电压、大电流下工作的FPGA*2驱动。此外，它还被内置了必要的周边部件，且因本商品的安装面积已能缩小至约为既有相同商品的二分之一、故在空间的节约上也很有效。今后我们仍将进一步扩充产品阵容，迅速回应客户的要求。
规格：
| Iout (A)Max | 20A |
|---|---|
| Vin(V) | 4.5V to 8V |
| Vin(V)typ | 5V |
| Vout (V) | 0.7V to 1.8V |
| Vout (V)typ | 1V |
| 线性调整率 (%) | -1.5％ to 1.5％ |
| 负载调整率 (%) | -1％ to 1％ |
| 输出数 (#) | 1 |
| 效率(%) | 89.2％ |
| 开关频率 (kHz) | 500kHz |
| 尺寸 (mm)W | 9.0mm |
| 尺寸 (mm)L | 10.5mm |
| 尺寸 (mm)T | 5.6mm |
| 工作温度(degC) | -40℃ to 85℃ |
| Circuit topology | Buck(Step-down) |
| 封装 | SMD |
| 类型 | Modules (integrated components) |
| 产品系列 | MYMGK |
| 产品系列特点 | MYMGK series which is POL(Point of Load) is single output MonoBK. |
| 品牌 | Murata |
订购指南：

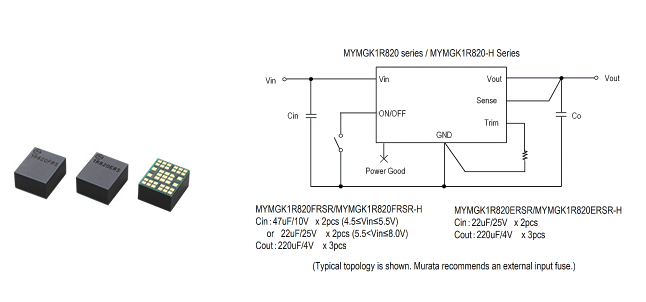

| PART NUMBER | OUTPUT | INPUT | Efficiency %) | ON/OFF | Package (mm) | ||||||||
| Vout (V) | lout (A,max.) | Power (W) | RN typ (%of Vout) | Regulation(max.) | Vin typ (V) | Range (N) | in no load (mA) | lin full load (A) | |||||
| Line(%) | Load(%) | ||||||||||||
| MYMGK1R820FRSR | 0.7-1.8 (typ:1.8V | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive | 10.5x9.0x5.6 |
| MYMGK1R820ERSR | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820FRSR-H | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820ERSR-H | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820FRSRD | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820ERSRD | 0.7-1.8 (typ:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820FRSR-HD | 0.7-1.8 (typ:1.8V | 20 | 36 | 0.8 | ±3.0 | ±1.0 | 5 | 4.5-8 | 100 | 8.1 | 89.2 | Yes (Positive) | 10.5x9.0x5.6 |
| MYMGK1R820ERSR-HD | 0.7-1.8 (typ.:1.8V) | 20 | 36 | 0.8 | ±1.5 | ±1.0 | 12 | 8-15 | 50 | 3.5 | 87.8 | Yes (Positive) | 10.5x9.0x5.6 |
特征：
输入电压范围为4.5 ~ 8V
可设置输出电压从0.7到1.8V
输出电流高达20a
对负荷变化的快速瞬态响应
小包装，9 x 10.5 x 5.6mm
过流保护
热保护
使控制
信号良好
高可靠性/热冲击测试，700循环(-40至+125℃)
符合CISPR 22 B级传导排放标准
