Ampleon L波段内部预匹配GaN-SiC HEMT功率晶体管CLL3H0914L-700

产品详情

　　Ampleon公司的 CLL3H0914L-700 是一款氮化镓射频功率晶体管，工作频率范围为 0.9 至 1.4 GHz。它提供 700 W 的输出功率和 17 dB 的功率增益，漏极效率超过 58%。该晶体管基于 GaN-SiC HEMT 技术，具有出色的效率、热阻和坚固性，适用于短脉冲和长脉冲应用。它需要 50 V 的直流电源。该晶体管采用预匹配陶瓷法兰封装，尺寸为 1.335 x 0.785 x 0.067 英寸，适用于航空电子应用。

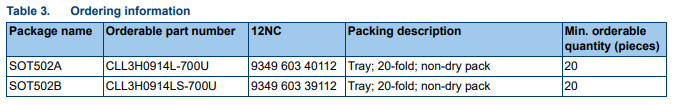

选型：

CLL3H0914L-700; CLL3H0914LS-700

L波段内部预匹配GaN-SiC HEMT

CLL3H0914L-700 和 CLL3H0914LS-700 是 700 W 内部预匹配的射频 GaN-SiC HEMT 功率晶体管，可在 0.9 GHz 至 1.4 GHz 的频率范围内使用。这些器件具有出色的效率、耐热性和耐用性，适用于短脉冲和长脉冲应用。

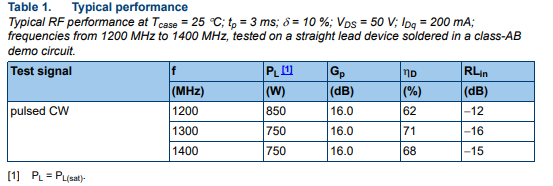

参数

象征	参数	条件	最小值	典型值/否	麦克斯	单位
f范围	频率范围		900		1400	兆赫
PL（1分贝）	1 dB增益压缩时的标称输出功率			750		W
测试信号：脉冲射频
VDS	漏源电压	[0]		50		V
Gp	功率增益	PL= 725 瓦 [0]	15	17		分贝
ηD	排水效率	PL= 725 瓦 [0]	58	65		%
PL	输出功率	PL（3分贝） [0]	725	800		W
RL系列在	输入回波损耗	PL= 725 瓦 [0]		-10		分贝
P下垂（脉冲）	脉冲压降功率	PL= 725 瓦 [0]		0.1		分贝

固定信息

针	象征	描述
1	D	排水
2	G	门
3	S	源

特点和优势:

700W 内部预匹配 GaN-SiC HEMT，频率范围为 0.9 GHz 至 1.4 GHz，具有内部稳定网络

低热阻

出色的坚固性

960 MHz 至 1215 MHz 和 1030 MHz 的高效率短脉冲参考设计，适用于航空电子应用

1.2 GHz 至 1.4 GHz 的高效率长脉冲参考设计
